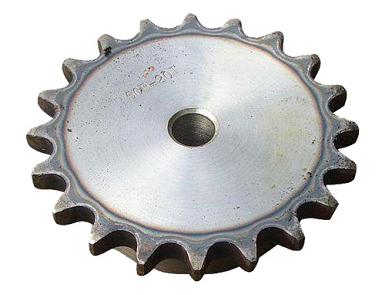

| 鏈輪的形位公差及其在圖樣上的標注方法 |
| 發布時間：2021-12-29 文章來源： 瀏覽次數：1407 |
鏈輪的形位公差及其在圖樣上的標注方法：
1.形位公差的要素
各種機械零件千變?nèi)f化，但是，任何種零件都是由一 些具有-定幾何特征的點、線、面組合在一起所構成。 構成零件輪廓的點、線、面稱作輪廓要素，與要素有對稱關系的點、線、面稱作中心要素。圖B-1中的軸線、球心、中心平面都是中心要素。
鏈輪形位公差就是對構成零件的各個要素的形狀和相互位置提出的精度要求。
2.形位公差的項目和代號
鏈輪形狀公差是對被加工工件上的一條線(包括直線、圓、任意曲線)、一個面(包括平面、圓柱面、任意曲面)，其形狀的加工精度所提出的控制要求，形狀公差規定有:直線度、平面度、圓度、圓柱度、線輪廓度和面輪廓度6個項目;位置公差是對被加工鏈輪上的兩個或兩個以上的點、線、面之間相互位置的加工精度所提出的控制要求，位置公差規定有:平行度、垂直度、傾斜度、同軸度、對稱度、位置度、圓跳動、全跳動8個項目。
3.形位公差的附加符號
對形位公差有附加要求時，則應在相應的公差樹脂后面加注有關的符號。 |
|
